型號

MJ100

MJ110

電源

5V(4.5V-6V)

12V-30V(11V-31V)

消耗功率

4W

3W

輸出界面

線路驅動器（符合EIA-422）

開放收集器（1OL=50 mA max.）

輸出信號

A/B 90度相位差信號、Z相位輸出信號、U/V/W相位輸出信號與警示信號

A/B 90度相位差信號、Z相位輸出信號及警示信號

分割數

1000，960，800，512，500，480，400，256，240，200，128，120，100，80，64，40及未能達成協同參考點規(guī)格時的以上各數據之1/2

最大響應頻率

1000個電氣分割

6KHz(當與PL25連接時為1800m/min,而與PL60連接時720m/min)

600KHz(當與PL25連接時為180m/min,而與PL60連接時72m/min) *1

500個電氣分割

15KHz(當與PL25連接時為4500m/min,而與PL60連接時1800m/min)

1.5KHz(當與PL25連接時為450m/min,而與PL60連接時180m/min)

200個電氣分割

42KHz(當與PL25連接時為12600m/min,而與PL60連接時5000m/min)

4.0KHz(當與PL25連接時為1200m/min,而與PL60連接時480m/min)

120個電氣分割

40KHz(當與PL25連接時為21000m/min,而與PL60連接時8400m/min)

7.4KHz(當與PL25連接時為2220m/min,而與PL60連接時888m/min)

最大相位差

100ns

1μs

警示 *2

速度警示（最小相位差時間或最大響應頻率）

程度警示（0.4Vp-p或更低；最小警示時間：大約400ms）

系統(tǒng)啟動時間

與電源接入后0.5秒內

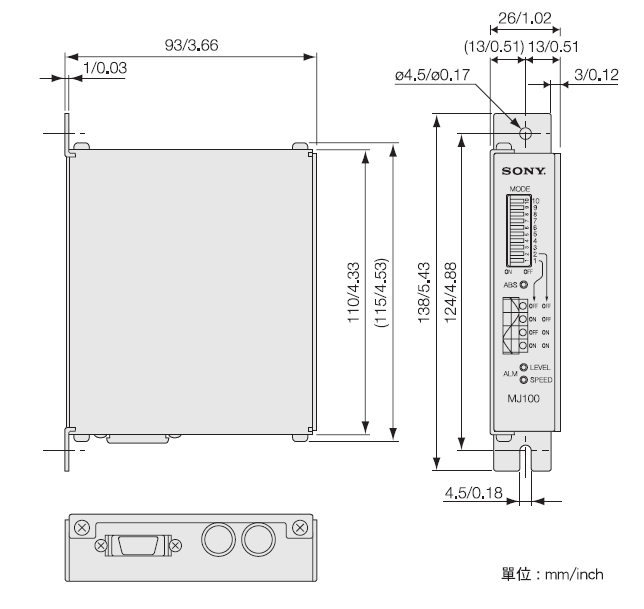

外徑

138*93*26(mm)包括突出物

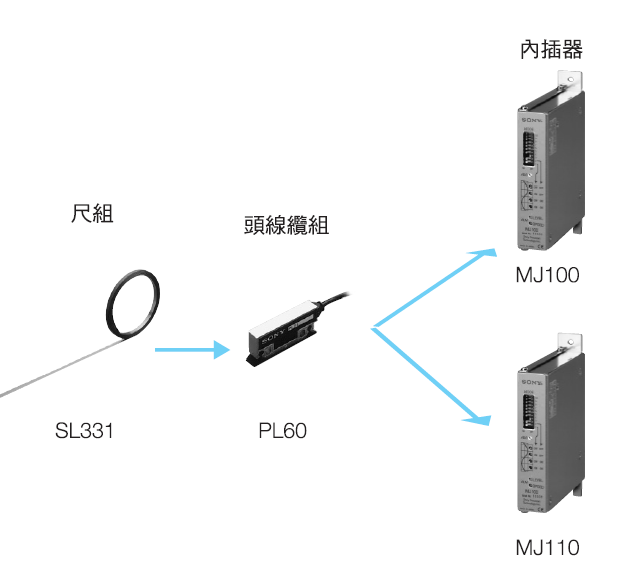

相容的讀頭組

PL25/PL60

操作溫度

0℃-45℃

儲存溫度

-20℃~60℃

重量

350g

提供的附件

使用說明書、輸出接頭、接頭蓋、固定螺絲

選項

SET-P16-1(供外部參考點使用)尺延長線，外部參考點延長線，輸出接頭附線纜
